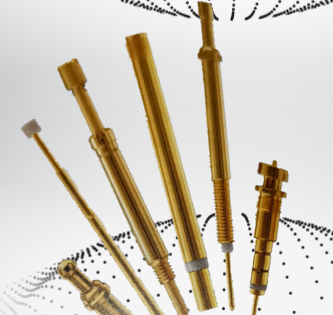

測試探針

測試探針用于pcb、元器件和布線領域的電氣測試。在特殊的測試模塊中，測試探針可以用來測試連接器-電纜系統。測試探針也可用于控制工程裝置或作為充電接點。

測試探針結構

套管

測試探針套管是由青銅、黃銅或鎳銀制成的。套管的制造或深拉或銑削油管或固體棒；鍍金層保證了良好的接觸特性，也阻擋層能很好地防止腐蝕。

針桿

測試探針針桿是由鋼制造，適用于重載工況。重點是有一些技巧與額外滲透，例如尖頭。老化的銅鈹是用于針桿的材料，特別是對長期穩定性的電導率有很高的要求。在環境方面，鈹?shù)?00%濕法處理和針桿上的涂層都考慮到了這些因素。帶有方針桿的測試探針適用于電位差測量和高壓應用場合。具有同樣良好導電性的黃銅針桿設計適用于低磨損的應用場合，例如行程很短的充電觸點和非侵蝕性的尖端類型。另外，針桿上鍍了改進涂層，除了導電和接觸特性外，還可以滿足耐磨和防腐方面的特殊要求。

彈簧

測試探針也決定了整個彈簧接觸探頭的工作溫度范圍。高強度不銹鋼絲適用于溫度在+250℃以上，且對防腐要求較高的場合。然而，用這種鋼絲是不可能達到如此高強度的彈簧力值與彈簧鋼絲。

通常情況下，黃金被用作表面鍍層，因?yàn)樗梢詼p少磨損，改善接觸特性。涂層的應用使得高強度彈簧材料的結構特性受到的影響盡可能小。在特殊情況下，彈簧鍍銀(提高導電性)或不銹鋼彈簧沒有額外的涂層，彈簧觸頭的額定保護力是工作行程，通常是針桿最大允許行程

測試探針鍍層

鍍硬金

硬金有一個被動表面，所以它是一個理想的電接觸伙伴與非常好的化學電阻。這種特殊的黃金合金的顯微硬度可達400hv，比純金堅硬得多，但在磨損性能方面有限制。如果優化使用條件，例如避免徑向運動，磨損行為可以得到積極的影響。

鍍銠

銠是鉑金屬中的一種。非常高的耐磨性是由于非常高的硬度達到1000 HV。然而，由于儲存的氧氣，必須預期較高的層脆性。這個問題可以通過一種特殊的層堆積和減少層厚度的方法來解決。然而,鍍銠不適合承受較大的沖擊載荷。如果脆性和非常薄的銠層被破壞，這可能對最初良好的電接觸特性產生負面影響。

鍍鎳

必須區分電鍍鎳和化學鎳(不用電沉積)。

電鍍鎳

在相應的表面層下面，使用電鍍鎳作為中間層。其目的是為了防止基材與表面層之間的物質轉移和腐蝕。對于桶和容器，通過設置合適的電沉積槽，可以獲得高韌性，具有良好的成形性和良好的層附著力。

化學鎳

化學鍍鎳的特點是均勻的層狀沉積，具有良好的輪廓精度，特別適用于尖端尖型和尖刃型。鍍鎳層的顯微硬度約為。600hv，可選擇通過后續熱處理增加到1000hv以上。這是伴隨著非常好的耐磨性。磷的插入可獲得最大的耐腐蝕性能。然而，由此產生的非活性表面并不會產生像金或銠那樣的良好接觸。
